Setup and operating instruction

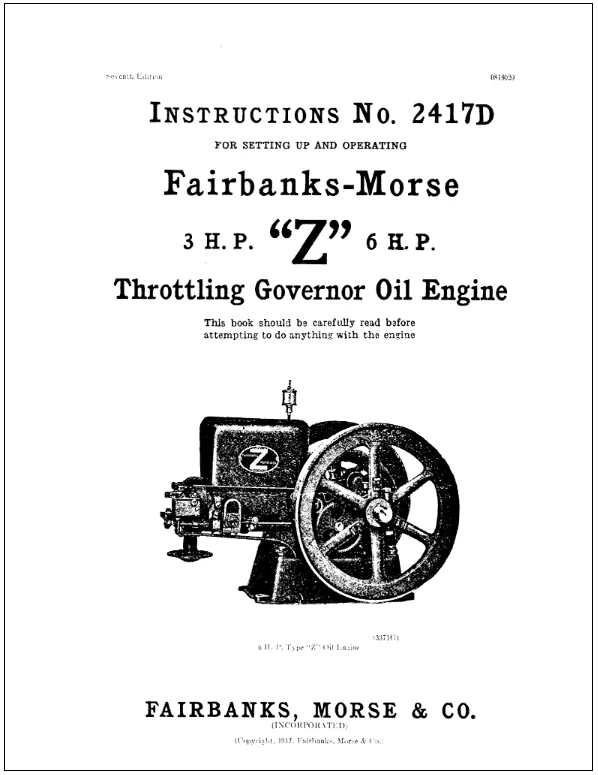

Setup en operating instruction van de Fairbanks-Morse Model Z 3hp en 6hp. De orginele en volledige instructie is ook in te zien als PDF, via deze webpagina.
De getoonde stappen zijn van toepassing op mijn eigen motor. Het instellen van de onsteking op voor- en na ontsteking ontbreekt, omdat deze motor een andere magneet dan gebruikelijk heeft.
Voor het starten
1. Tank vullen met brandstof.
2. Vul de hopper met water, totdat de cilinderkop bedekt is.

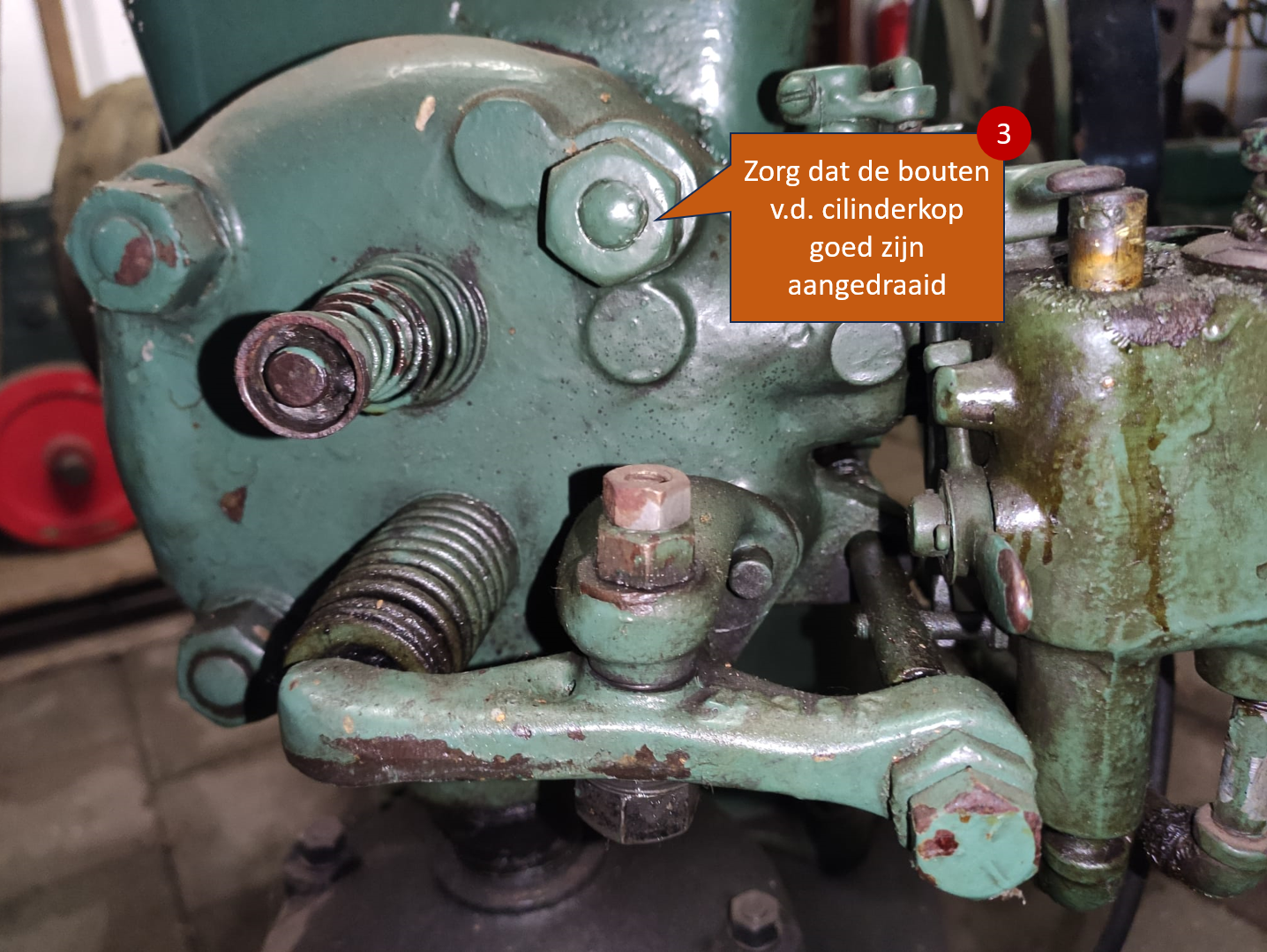

3. Controleer de bouten van de kop.
4. Start de oliedruppelaar (3hp ~ 6 druppels/min).

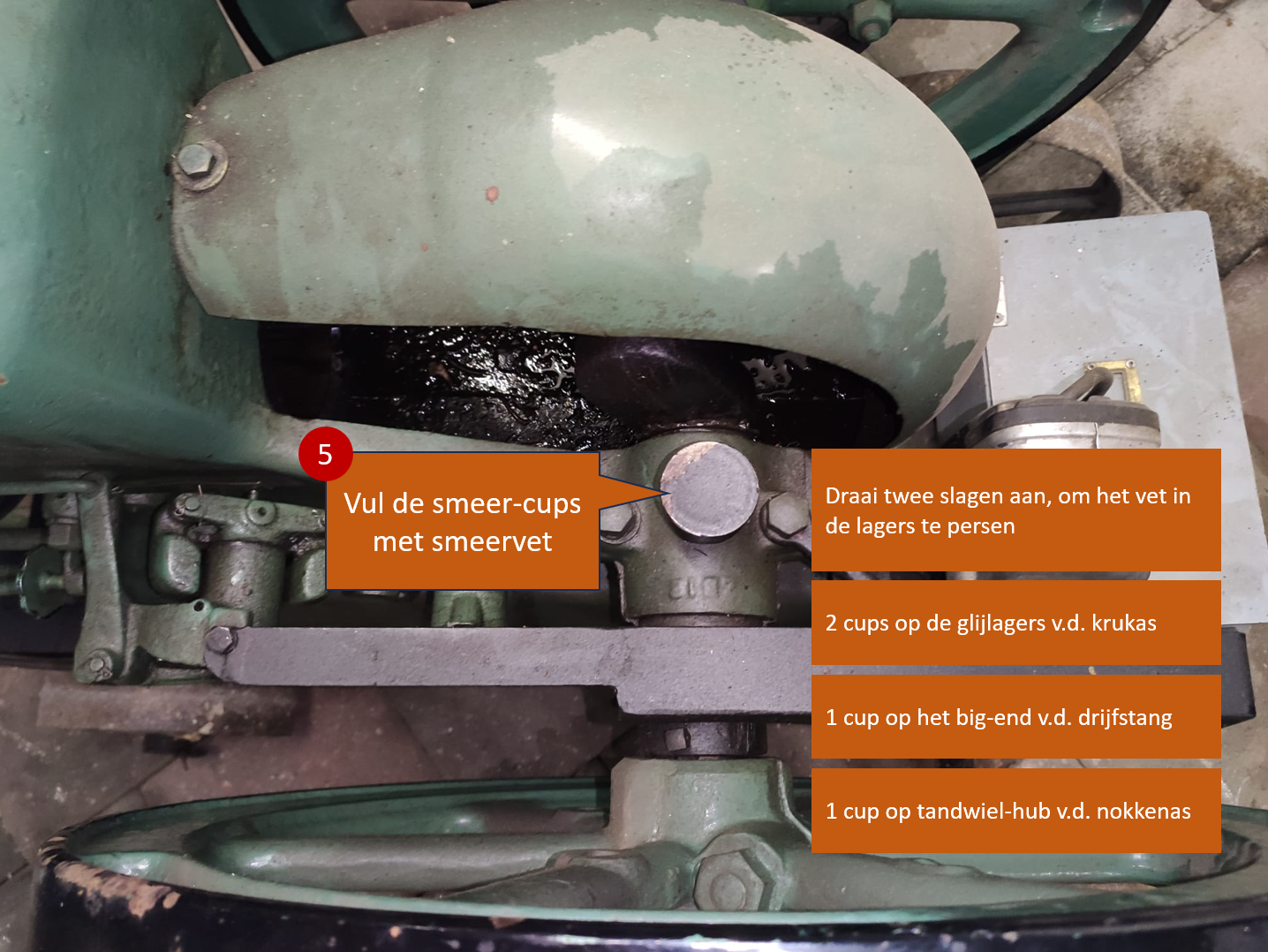

5. Vul de cups met smeervet en draai één tot twee slagen aan om het vet in de lagers te persen.

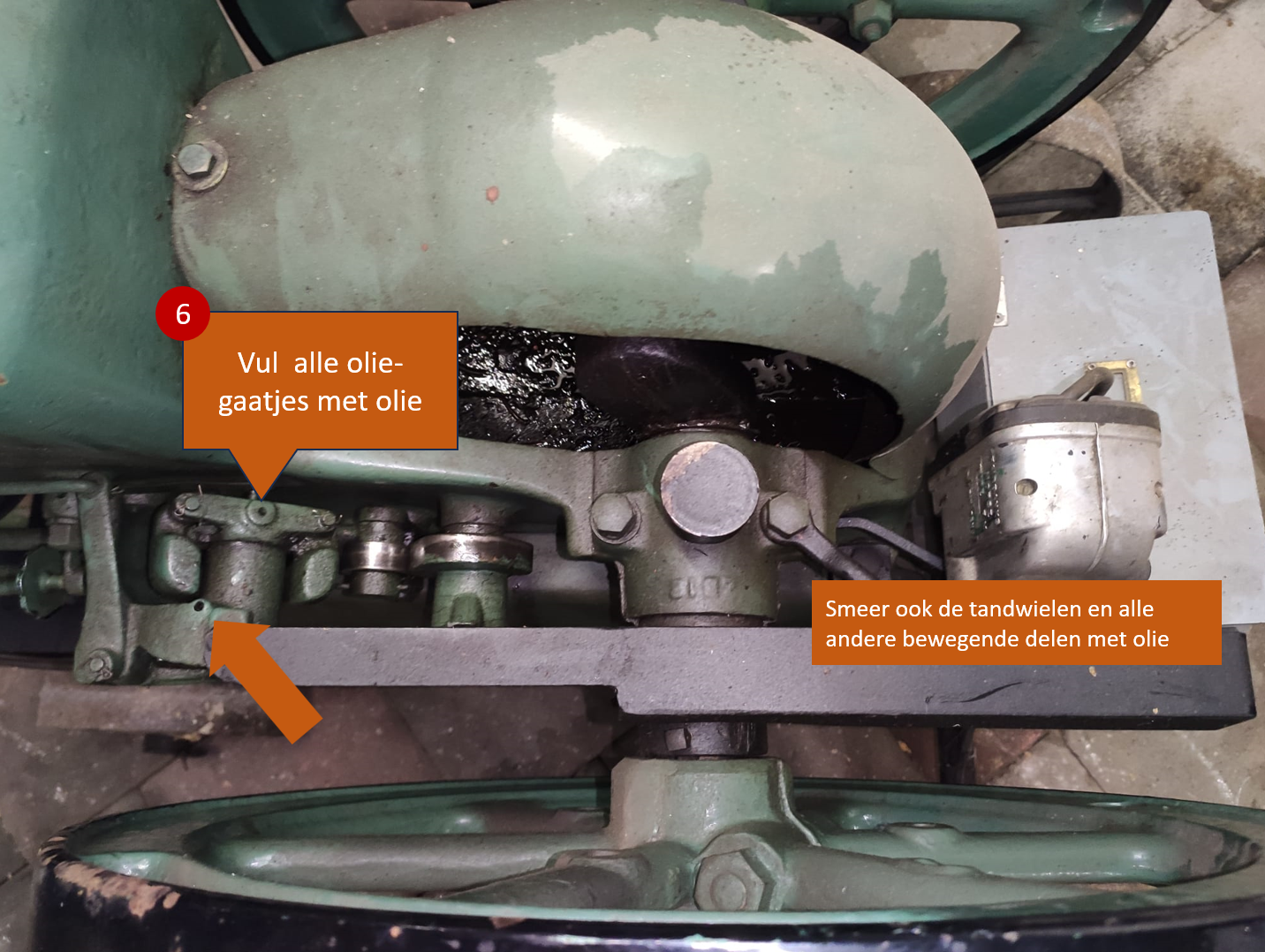

6. Vul de oliegaatjes met olie en smeer alle overige bewegende delen met olie.

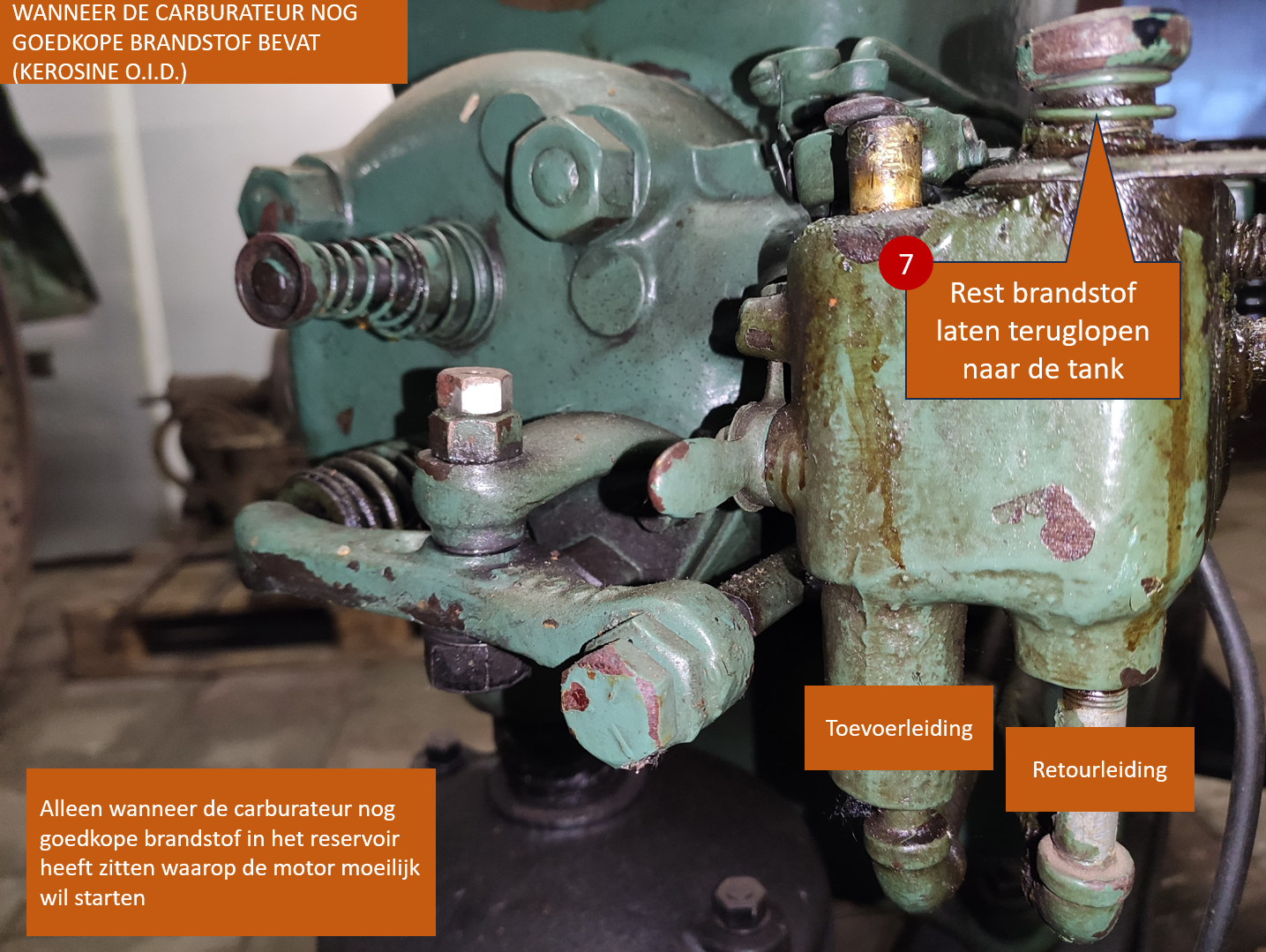

7. Laat achtergebeleven brandstof terug lopen naar de tank (optioneel indien kerosine).

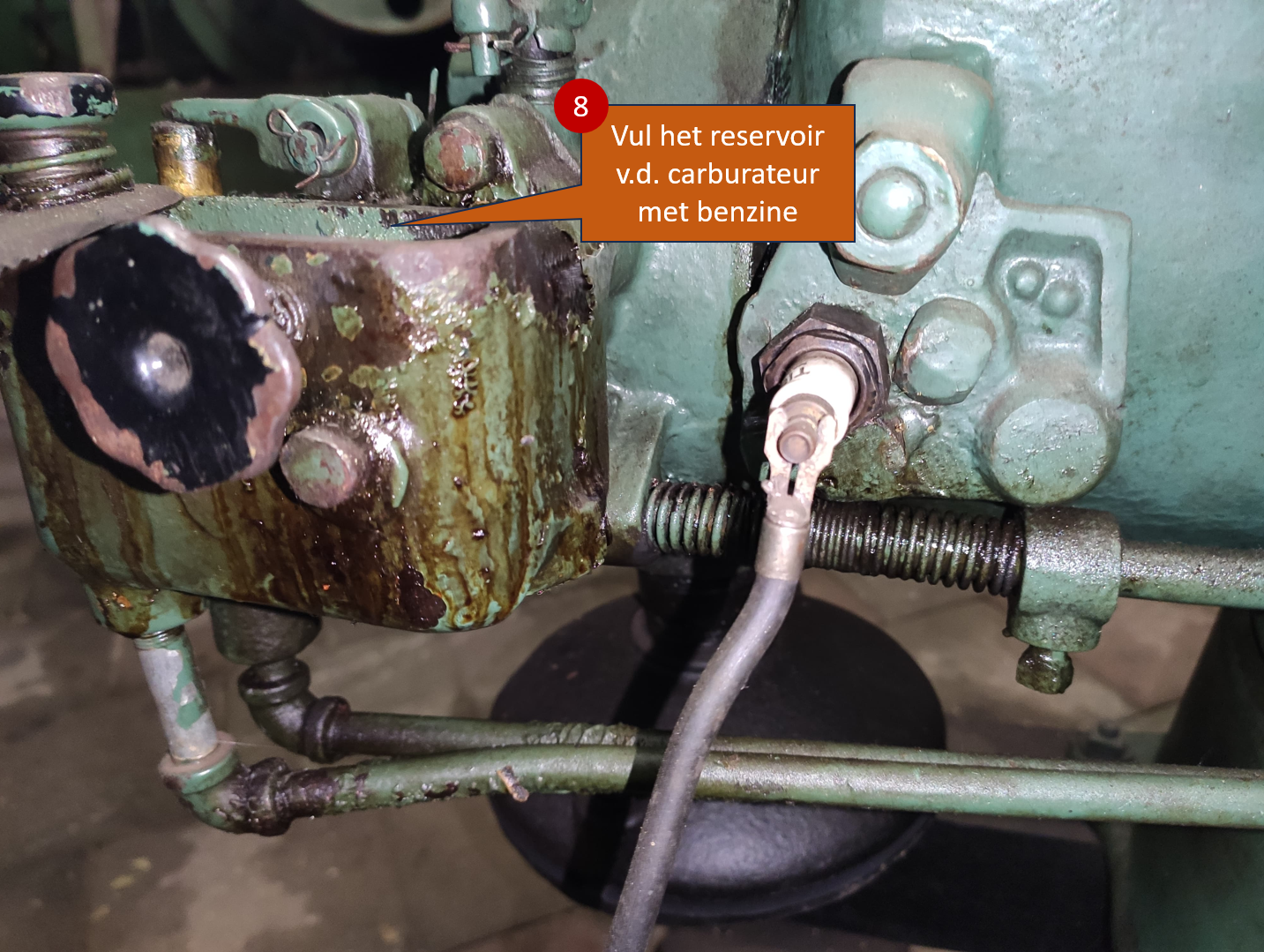

8. Vul de carburateur met benzine.

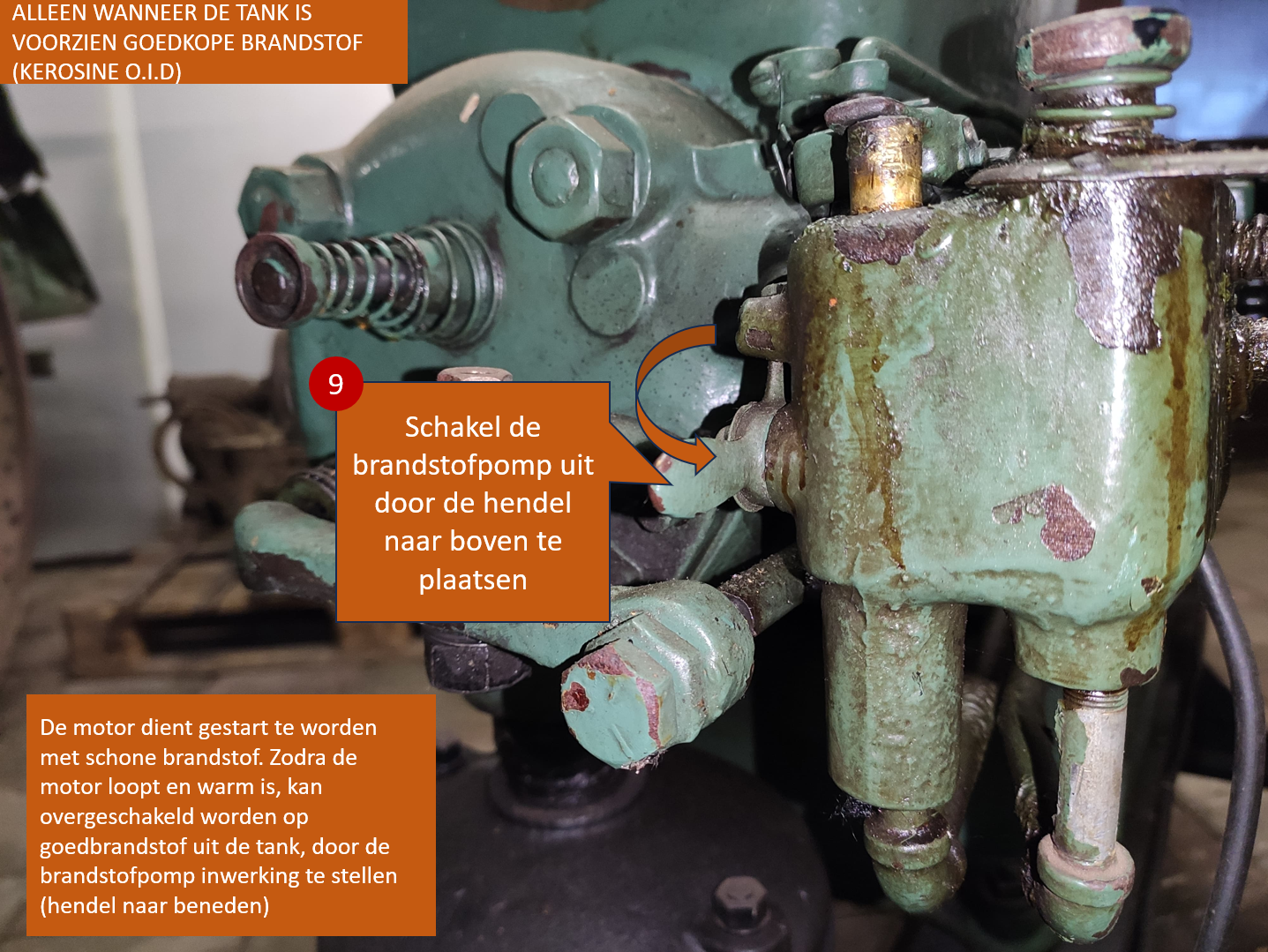

9. Schakel de brandstofpomp uit. (Optioneel alleen indien de tank kerosine bevat, waarop de motor niet kan starten).

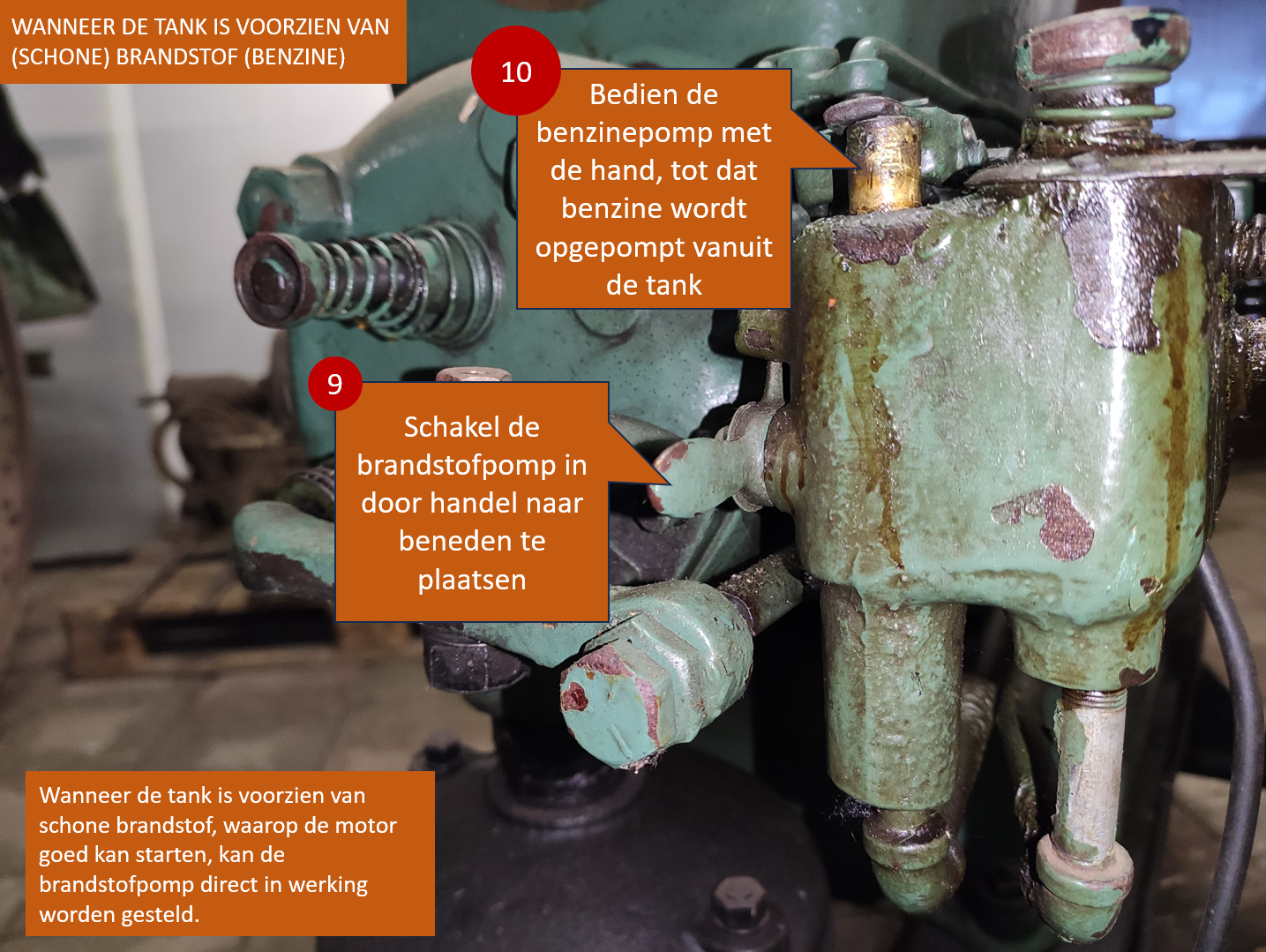

9. & 10. Brandstofpomp in schakelen indien tank benzine bevat.
Starten van de motor

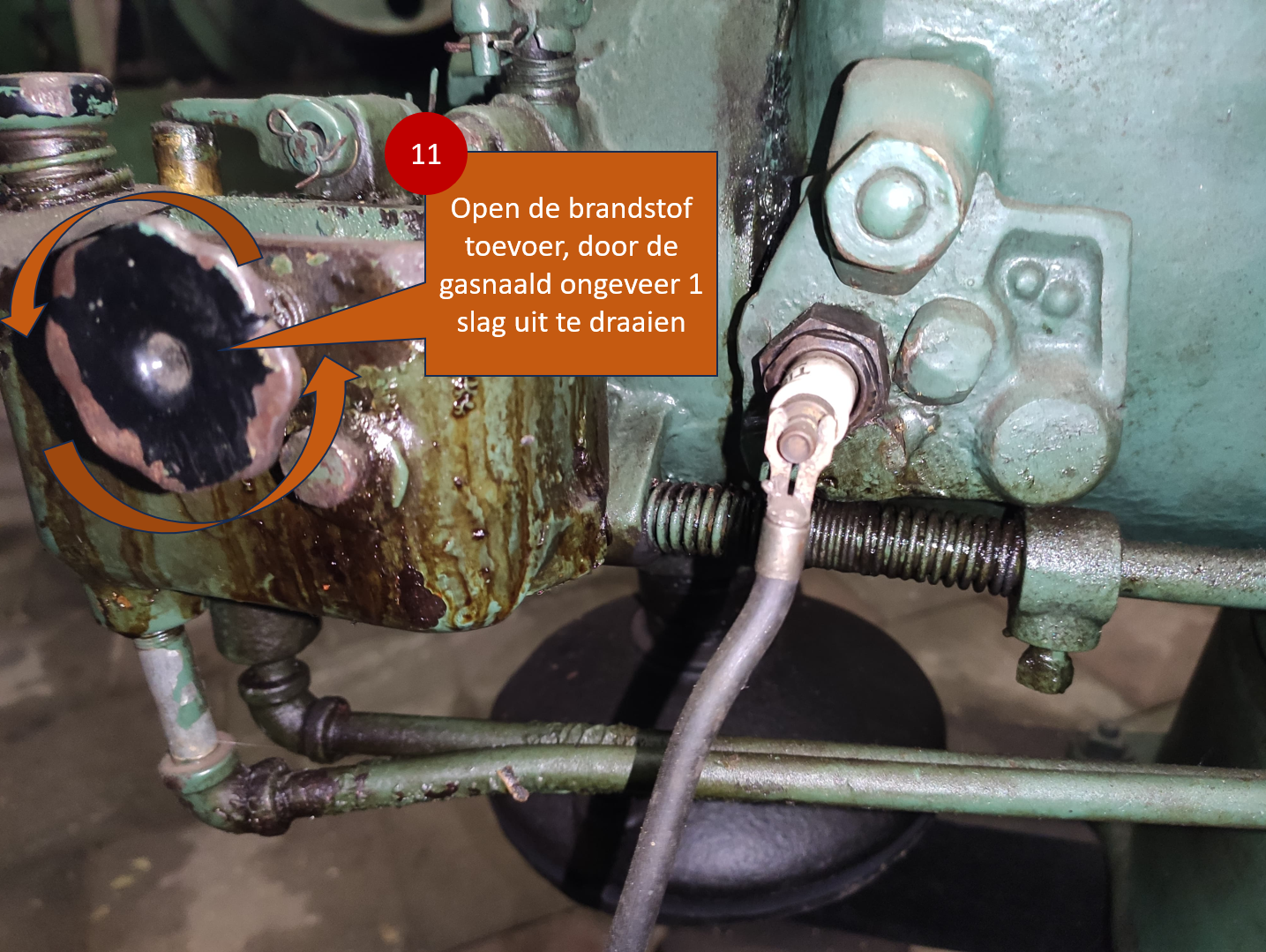

11. Brandstoftoevoer 1 slag opendraaien.

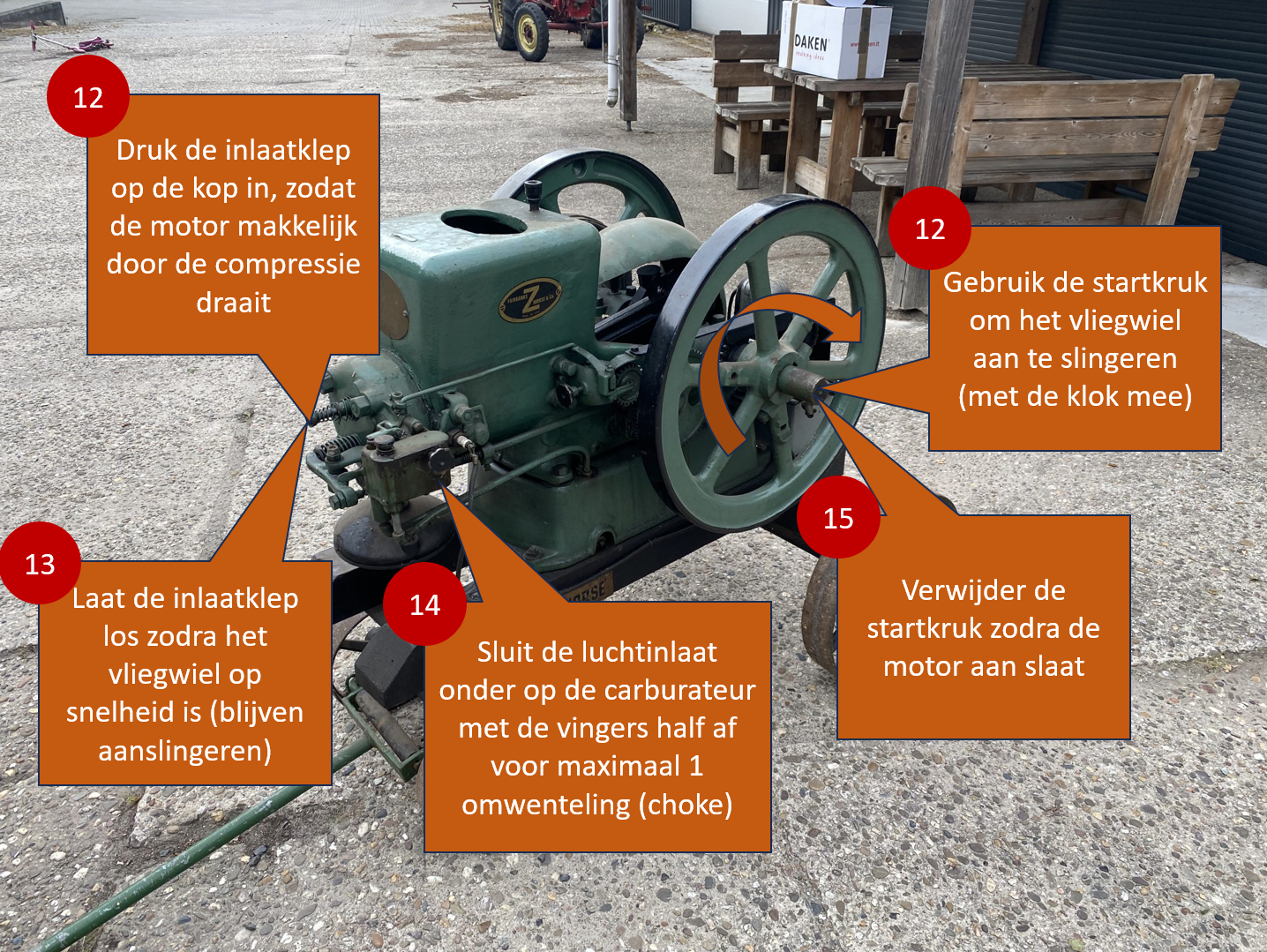

12. - 15. Motor starten m.b.v. de startkruk
Nadat de motor gestart is
16. Brandstoftoevoer terug draaien tot de minimale hoeveelheid waarop de motor goed loopt.
17. Brandstofpomp inschakelen om goedkope brandstof uit de tank te gebruiken. (Optioneel wanneer de tank kerosine bevat).

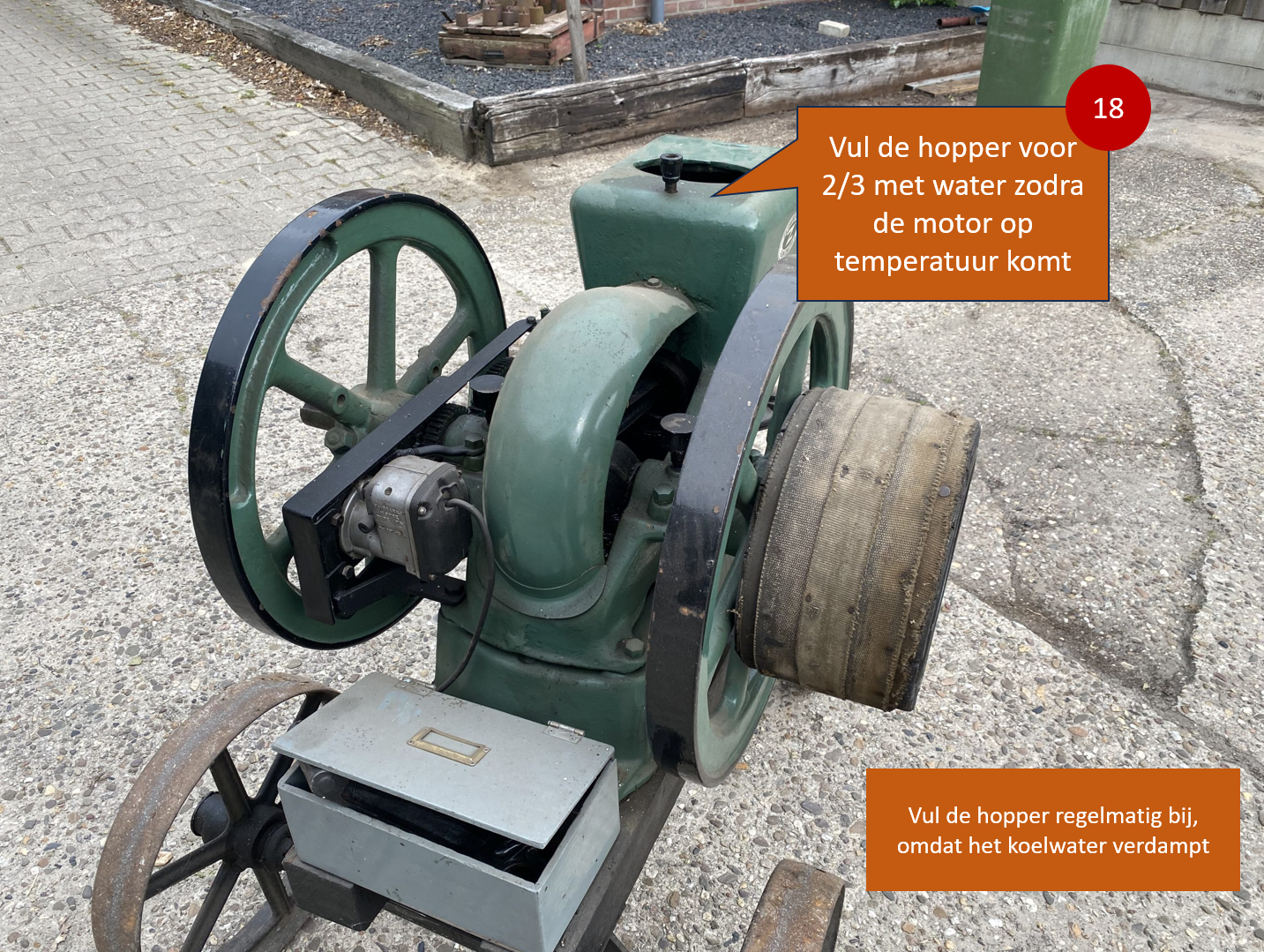

18. Hopper aanvullen met water tot deze voor 2/3 gevuld is.
19. Smering in het oog houden, bij smeren waar nodig.
Uitschakelen van de motor

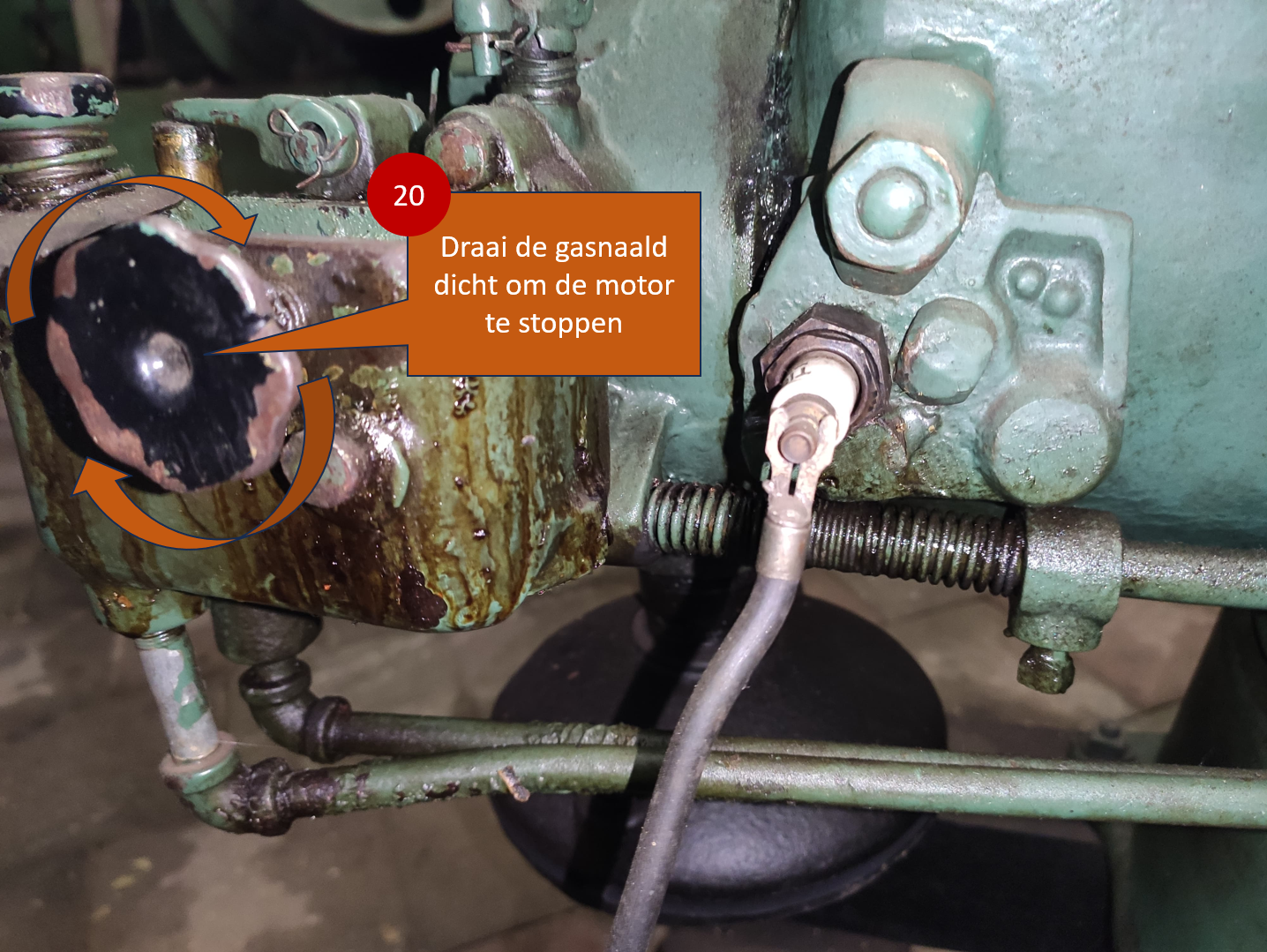

20. Gasnaald dichtdraaien om motor te stoppen.
21. Koelwater aftappen, of koelwater van antivries voorzien.
